、安全可靠等优点！！

YHZ-CZ系列两线制高精度智能磁致伸缩液位计，是基于磁致伸缩感应扭转波原理研制而成的可同时测量液位、

界面的测量仪表。由于其测量过程中不受压力、温度、介电常数等因素变化的影响，具有精度高、稳定性好、可靠性高、

使用寿命长、免维护、安全可靠等优点。被广泛应用于过程控制、石油加工、、食品加工、水处理、罐区管理、

加油站地下库存等领域中的液位、界面的测量与控制。

YHZ-CZ系列智能磁致伸缩液位计具有HART协议，可远程调整零点和量程。也可通过机壳内三个按键与LCD液晶进行各种参数

调整。可组态的参数包括单位、显示上下限、阻尼、平移修正、校准上下限、数模微调校正、恢复出厂设定等。

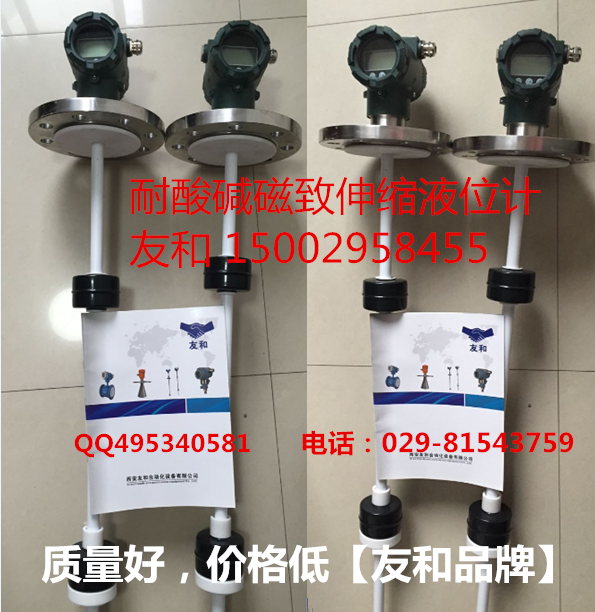

磁致伸缩液位计生产实图--友和                     磁致伸缩液位计图片--友和

下面说一下磁致伸缩液位计的工作原理：

磁致伸缩液位计主要由电子部件、磁致伸缩波导丝、浮子等部分组成。测量时，电子部件产生一个电流“激励”脉冲，该脉冲电流

以光速沿波导丝向下运行，并在波导丝周围形成周向安培环形磁场。当激励脉冲电

生的环形磁场与浮子内永磁铁产生的偏置磁场相遇时，浮子周围的磁场发生改变，从而使得由磁致伸缩材料做成的波导丝在浮子

所在的位置产生一个感应扭转波脉冲，该扭转波以声速由产生点向波导丝的两端传播，传向末端的扭转波被阻尼器件吸收，传向

激励端的信号则被检波装置接收，并由电子部件测量出脉冲电流与扭转波的时间差，再乘以扭转波在波导丝中的传播速度（固

定量为2800m/s），即可地计算出浮子产生扭转波的位置与测量基准点间的距离，也就是液面的位置.

测量范围：刚性杆式0.1～5m，柔性管式0.5～20m

精  度：±1mm或0.1%取较大值；±2mm或0.2%取较大值

分 辨 率：0.1mm

适用介质：与探头材料相兼容的液体

工作压力：-0.05～10MPa

工作温度：-40～85℃（-20～70℃带LCD表头）

介质温度：-40～100℃(高温型-40～200℃)

介质密度：0.5～2.0 g/cm3

介质粘度：≤0.8Pa·S

稳 定 性：±0.1％FS/年

温度系数：在环境温度范围内均为0.1％/10℃

电源电压：9～45V DC，通常24V DC

输出信号：4～20mA DC二线制

负载：50×(电源电压-9)Ω

阻   尼：0～24s之间可调

死   区：上死区50mm；下死区50mm

电源影响：小于输出量程的0.005%/V

负载影响：供电电压恒定时，负载变化没有影响

湿度影响：0～95％相对湿度无影响

振动影响：对于l0g峰值，20～2000Hz条件下影响小于0.1％FS

外   壳：模压铸铝（外涂环氧树脂）

防护等级：探头IP68、表头IP65

防   爆：隔爆型：dⅡBT5；本安型：iaⅡCT6

现场指示：多功能LCD数字显示表

电气接口：M20×1.5阴螺纹

过程连接：DN50、DN80、DN100法兰或M18×1.5、M20×1.5、G3/4"阳螺纹或特殊定制

探杆材料：304、316L、PP、PVC、PTFE

浮子材料：304、316L、PP、PTFE

接   地：仪表外壳应与罐壁和大地良好连接
